Подключение к телефонной линии

Метод подключения может быть различным в зависимости от телефонной линии.

Если подключение выполнено неправильно, принтеру не удастся отправлять и принимать факсы. Подключите принтер правильно.

Внимание!

  • Не используйте параллельное подключение факсимильных устройств или телефонов (только для США и Канады).

    При параллельном подключении двух или более факсимильных устройств или телефонов возможно возникновение следующих проблем и неправильное функционирование принтера.

    • Поднятие трубки параллельно подключенного телефонного аппарата во время передачи или приема факса может приводить к повреждению факсимильного изображения или возникновению ошибки подключения.

    • Такие телефонные службы, как, например, служба идентификации абонента, могут функционировать неправильно.

    Если не удается избежать использования параллельного подключения, установите для режима приема значение Реж. приорит. тел. (TEL priority mode) и помните о вероятности возникновения указанных выше проблем. Прием факсов будет возможен только в ручном режиме.

Основное подключение (при подключении к общей телефонной линии)

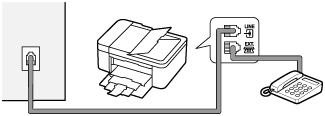

Убедитесь, что принтер выключен, подсоедините один конец кабеля телефонной линии из комплекта поставки к разъему для телефонной линии возле отметки «LINE» на принтере, затем подсоедините другой конец к разъему для телефонной линии на стене или разъему для телефонной линии распределителя xDSL.

Подключая телефон к принтеру, убедитесь, что принтер выключен, подключите один конец модульного кабеля к разъему для внешних устройств возле отметки «EXT.» на принтере, затем подключите другой конец к разъему для телефонной линии телефона.

Внимание!

  • Обязательно выполните подключение к телефонной линии перед включением принтера.

    Выполняя подключение к телефонной линии, когда принтер включен, выключите принтер и отсоедините его от сети. Подождите 1 минуту, затем выполните подключение телефонной линии и штепселя шнура питания.

Примечание.

  • См. раздел Вид сзади для проверки расположения разъема для телефонной линии и разъема для внешних устройств.

  • Перед подключением телефона или автоответчика снимите колпачок телефонного разъема.

  • Для пользователей в Великобритании:

    Если кабель внешних устройств не подходит к разъему на принтере, необходимо приобрести адаптер B.T. и подсоединить его следующим образом.

    Подключите адаптер B.T. к модульному кабелю, с помощью которого выполняется подключение внешнего устройства, затем вставьте адаптер B.T. в разъем для внешних устройств.

Подключение различных линий

В этом разделе описана процедура подключения различных линий.

Данные примеры могут подходить не ко всем моделям подключения. Для получения дополнительной информации обратитесь к технической инструкции, которая прилагается к сетевому устройству (такому как xDSL (цифровая абонентская линия), модем или адаптер терминала), подключаемому к данному принтеру.

Примечание.

  • Цифровая абонентская линия xDSL — это общий термин для таких высокоскоростных цифровых коммуникационных технологий посредством телефонного подключения, как ADSL/HDSL/SDSL/VDSL.

  • Подключение к Интернет-телефону

    • A: Цифровая абонентская линия
    • B: Модем xDSL (распределитель может быть не встроен в модем)
    • C: Широкополосной маршрутизатор, совместимый с Интернет-телефоном
    • D: Компьютер
    • E: Телефон или автоответчик
    • F: Порт глобальной сети (Wide Area Network, WAN)
    • G: Порт локальной сети (Local Area Network, LAN)
    • H: TEL-ПОРТ
    • I: Line-порт

    * Конфигурации и названия портов могут отличаться в зависимости от конкретного продукта.

    Примечание.

  • Подключение к xDSL

    • A: Аналоговая абонентская линия
    • B: Модем xDSL (распределитель может быть не встроен в модем)
    • C: Компьютер
    • D: Телефон или автоответчик

    Внимание!

    • Если распределитель не встроен в модем, сначала необходимо подсоединить распределитель, а затем телефонную линию. Не подсоединяйте распределители параллельно. Возможно, принтер не сможет функционировать должным образом.

    Примечание.

  • Подключение к линии ISDN

    Более подробную информацию о подключении и настройке ISDN (цифровая сеть встроенных служб) см. в руководстве, которое поставляется вместе с адаптером терминала или коммутируемым маршрутизатором.
